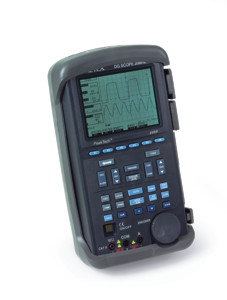

4 instrumentos en uno: osciloscopio digital de 20MHz, analizador lógico de 8
canales, frecuencímetro de 20MHz y multímetro digital de 3 1/2 dígitos. De dos
canales. Con cursores y función de auto-ajuste.
Visualizador: 96 x 72 mm / 320 x 240 pixeles.
Retro-iluminado.
Funciones de medida adicionales: min/max., relativo y valor en dB, prueba de
diodos y continuidad.
Interfaz RS-232 C opto-aislado.
Memorias para 4 señales y 4 preselecciones.
Seguridad: IEC-1010-1; CAT II; 600 V.
Accesorios suministrados: cables de prueba, funda en bandolera, adaptador de
red, baterías recargables de Ni-MH, 2 sondas de osciloscopio, cable RS-232 C óptico,
software para Windows 95/98/NT/2000/ME/XP y estuche de transporte.
Accesorios opcionales: Punta de prueba para análisis lógico LTK-2050.
Eje-Y del osciloscopio
Sensibilidad
5 mV ... 2 V/div.
Banda pasante
DC ... 20 MHz (- 3 dB)
Max. tensión de entrada
250 V DC o ACpp
Modos
CH 1, CH 2, ADD, DUAL, SUB, X-Y
Eje-X del osciloscopio
Tiempo de barrido
50 ns ... 2 s/div.
Fuente de disparo
CH 1, CH 2
Acoplo del disparo
AC, DC, HF-RJ
Muestreo
20 MS/s
Eje vertical del analizador lógico
Canales de entrada
8 canales
Impedancia de entrada
100 kΩ en paralelo 20 pF
Max. tensión de entrada
± 50 V (DC + ACpp)
Eje horizontal del analizador lógico
Tiempo de barrido
1 μs/div. ... 2 s div.
Multímetro digital
Tensión AC/DC
400 mV/4/40/400/600 V
Corriente AC/DC
400 μA/4/40/400 mA
Resistencia
400 Ω/4/40/400 kΩ/4/40 MΩ
Frecuencímetro de 5 dígitos
Rango
5 Hz ... 20 MHz; precisión 10 ppm
Función
Frec. y periodo
Acoplamiento
AC, DC, HF-RJ
General
Tensión de operación
batería de 6 VDC de Ni-MH o adaptador de red 230 VAC; 50/60 Hz, 7,5 VDC/2 A
