Código del producto:
P-1165		Precio:
1793,10€ +IVA 		1.- Pida presupuesto para este producto

P-1165

imagen

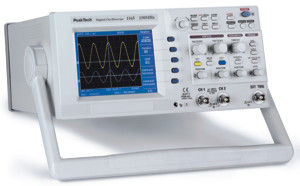

Osciloscopio digital de 150MHz de ancho de banda, 2 canales, pantalla a color

El uso de un microprocesador de 16 bit de alta velocidad le permite adquirir un máximo de 100.000 puntos per segundo y refrescar a gran velocidad la pantalla. La gran longitud de registro permite la captura de formas de onda más precisas y su ampliación para un análisis más detallado.

El circuito de detección de pico de 10ns le permite capturar ruido de alta frecuencia incluso a bajas escalas de tiempo por división, magnificando y analizando el ruido al usar la función "zoom-in".

Un módulo de comunicaciones proporciona interfaces USB, RS-232 C y conexión a impresora. A través de USB se obtiene una comunicación más rapida y fluida, sobre todo en el caso de gran cantidad de datos.

Ideal para su uso en diseño electrónico, educativo en Institutos y Universidades, centros de entrenamiento, reparación y mantenimiento, centros de producción y/o control de calidad. Sus prestaciones son excepcionales y su fiabilidad muy elevada a un coste totalmente realmente asequible.

  • velocidad máxima de muestreo: 25 GS/s tiempo equivalente.
  • por canal: 100 MS/s tiempo real.
  • para un solo canal: 200 MS/s.
  • Convertidor dual.
  • Longitud de captura: 32 kBytes.
  • Detección de pico: 10 ns.
  • Medidas automáticas: 10 parámetros.
  • Seguridad: IEC-1010-1; CAT II 400 V
  • Accesorios: software para Windows 98/2000/XP, cable de conexión USB y RS-232 C, 2 sondas, fusible de recambio, cable de red y manual.
Pantalla 15 cm/5,7" Color (320 x 240 Pixel);
retroiluminación CCFL
Eje vertical
Sensibilidad 2 mV/div. ... 5 V/div.
Impedancia de entrada 1 MΩ nominal ± 1,5 % o 50 Ω, / 16 pF
Max. tensión de entrada 400 V DC o ACpp
Precisión en continua ± 3 %
Acoplamiento de entrada DC, AC, GND
Tiempo de subida 2,3 ns
Eje horizontal
Rango de la base de tiempos Equivalente: 2 ns/div. ... 0,1 μs/div.
Tiempo real: 0,25 μs/div. ... 0,1 s/div.
Modo Roll: 0,2 s/div. ... 5 s/div.
Resolución 80 ps
Magnificación variable
Disparo
Modo Auto, Norm, único
Acoplamiento DC, AC, LF-REJ, HF-REJ
Medidas
Auto-medida pico a pico, media, RMS, frecuencia, periodo, ciclo de
trabajo, ancho de pulso, tiempo de subida/bajada
Auto-ajuste vertical, horizontal y disparo
Cursor vertical u horizontal, linea punteada, referencia, tensión,
tiempo, frecuencia, con seguimiento manual o automático
Recuperación de datos 10 paneles; 10 formas de onda
Utilidades de las sondas auto-calibración, condición del sistema
Funciones matemáticas suma, resta, análisis FFT, media: 2-128; interpolación:
lineal, ampliación/reducción en el eje horizontal
General
Tensión de operación 90 ... 250 V AC, 48 ... 440 Hz; conmutación automática
Dimensiones (An x Al x P) 338 x 167 x 370 mm
Peso 5,5 kg
