P-1007 | |
 |

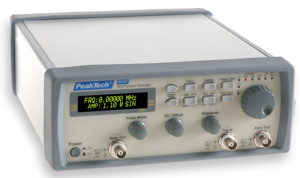

Generador de funciones basado en DDS, con barrido. De 100mHz a 8MHz.
|
Múltiples señales de salida con alta calidad y un factor de distorsión mínimo.
- Visualizador de 6 dígitos con resolución de 100 mHz.
- Señales de salida: seno, cuadrada, triangular, TTL, pulso y DC.
- Modulación FSK y PSK.
- Distorsión ultra-baja y bajo ruido.
- Función de puerta y disparo.
- Ajuste digital de las funciones de barrido lineal y logarítmico.
- Seguridad: EN 61010-1; CAT II.
- Accesorios: cable de red, manual de operación y fusible de recambio.
Salida principal
|
Señales de salida
| seno, cuadrada, triangular, pulso, DC, TTL
|
Bandas de frecuencia
| 100 mHz ... 8 MHz Triangular: 100 mHz ... 1 MHz
|
Atenuación
| 0 dB, 20 dB, 40 dB, 60 dB
|
Impedancia de salida
| 50 Ω ± 5 %
|
Amplitud
| 1 mV ... 20 Vpp en circuito abierto; 0,5 mV ... 10 Vpp con carga de 50 Ω
|
Precisión
| ± 1 % + 1 dig.
|
Distorsión
|
Senoidal
| < 0,3 % a < 100 kHz; < 45 dB a > 100 kHz
|
Offset de continua
| 10 Vpp en circuito abierto; 5 Vpp a 50 Ω
|
Salida de sincronismo (pulso TTL)
|
Nivel de salida
| Bajo < 0,6 V; Alto > 1 V con carga de 50 Ω
|
PSK
| Rango de frecuencia: 100 mHz ... 8 MHz; interno: 400/1000 Hz (Fase PSK 0 ... 360º)
|
General
|
Tensión de funcionamiento
| 230 V AC, 50 Hz; 115 V/60 Hz bajo demanda
|
Dimensiones (An x Al x P)
| 235 x 95 x 280 mm
|
Peso
| 3 Kgr.
|
