Código del producto:
P-4080		Precio:
392,30€ +IVA 		1.- Pida presupuesto para este producto

P-4080

imagen

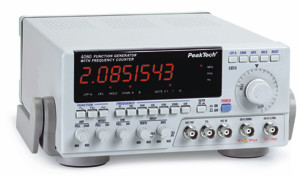

Combinación de generador de funciones y frecuencímetro. Generador de funciones basado en DDS, con barrido, de 1 Hz a 2 MHz. Frecuencímetro de 1 Hz a 2,7 GHz. Con RS-232C.

  • Simetría variable de la onda cuadrada.
  • Interfaz RS-232-C aislado galvánicamente con software para Windows 95/98.
  • Seguridad: EN 61010-1; CAT II.
  • Accesorios: cable coaxial con BNCs, cable RS-232-C, cable de red, manual de operación y software para Windows.
Salida principal
Señales de salida seno, cuadrada, triangular, diente de sierra, rampa, pulso, TTL
Bandas de frecuencia 1 Hz - 2 Hz / 1 Hz - 20 Hz / 10 Hz - 200 Hz / 100 Hz - 2 KHz
1 KHz - 20 KHz / 10 KHz - 200 KHz / 100 KHz - 2 MHz
Impedancia de salida 50 Ω ± 10 %
Amplitud 2 Vpp ... 20 Vpp en circuito abierto;
1 Vpp ... 10 Vpp con carga de 50 Ω
Atenuación -20 dB
Offset de continua ± 10 Vdc en circuito abierto
Senoidal Distorsión: < 1 % a 1 kHz; < 4% a 1 MHz
Cuadrada Tiempos de subida y bajada: menos de 150 ns (a 1 KHz)
TTL Tiempos de subida y bajada: menos de 30 ns (a 1 KHz)
Barrido de frecuencia
Frecuencia de barrido 0,5 Hz ... 50 Hz
Modos de barrido Interno: amplitud de barrido lin./log.: más de 100:1
Externo: usando entrada VCF
Frecuencímetro canal A
Rango de frecuencia 1 Hz ... 20 MHz
Precisión ± 5 ppm + 1 dig.
Amplitud de entrada 20 mV RMS o 100 mVpp
Máxima amplitud de entrada 35 Vpp
Impedancia de entrada 1 MΩ
Frecuencímetro canal B
Rango de frecuencia 20 MHz ... 2,7 GHz
Precisión ± 30 ppm + 1 dig.
Sensibilidad 40 mV RMS de 20 MHz a 1,3 GHz
70 mV RMS de 1,3 GHz a 2,7 GHz
Máxima amplitud de entrada 3 Vpp
Impedancia de entrada 50 Ω
Tiempo de puerta 0,1 / 1 / 10 segundos
General
Tensión de funcionamiento 100 ... 120 V AC / 200 ... 240 V AC
50/60 Hz conmutable
Dimensiones (An x Al x P) 213 x 110 x 290 mm
Peso 4,2 Kgr.
