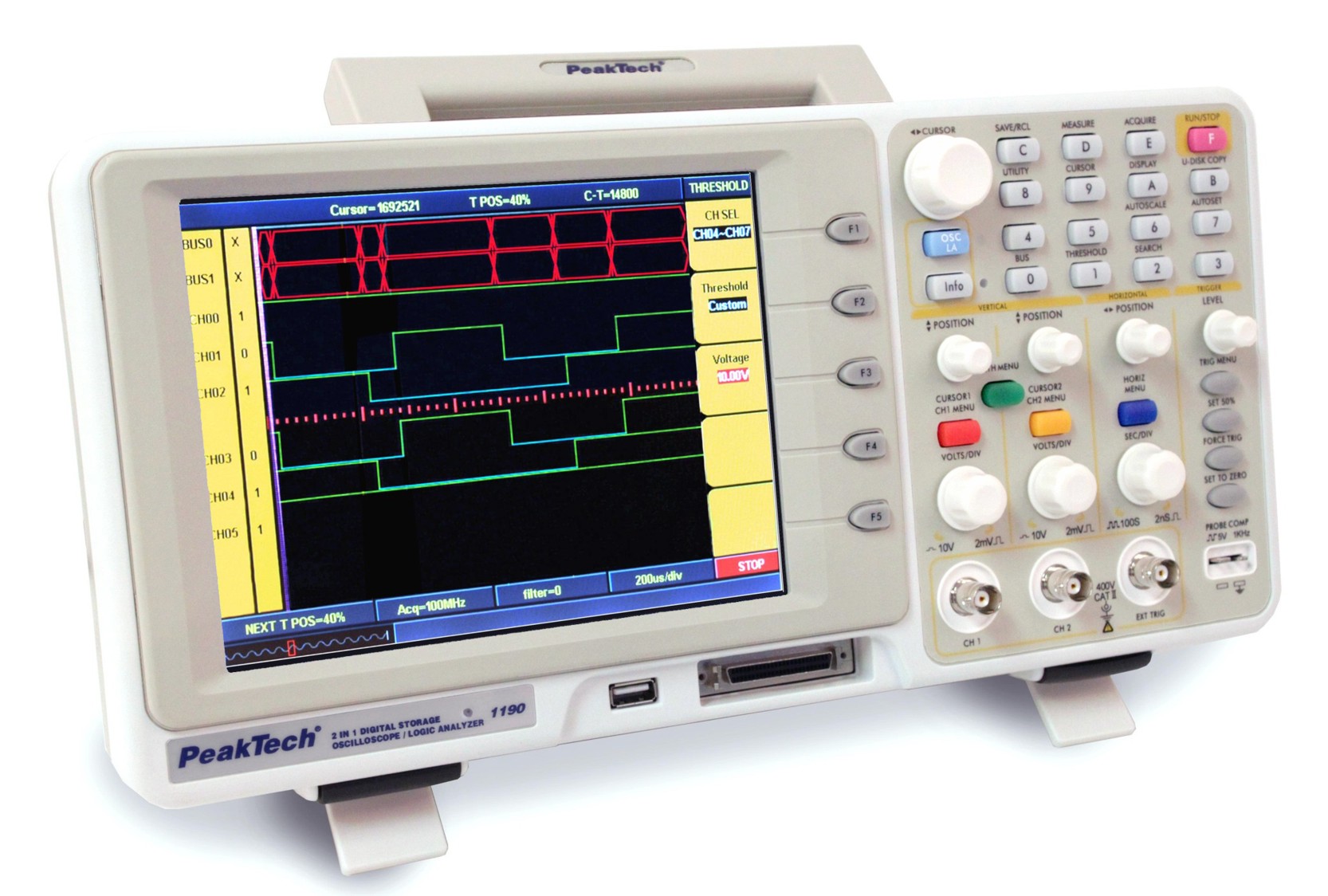

Osciloscopio digital de 100 MHz de última generación con un analizador lógico
de 16 canales y una pantalla de 8" (20cm) TFT de color de alta resolución. Con USB.
Los productos electrónicos actuales son más complicados que antaño pues el número
de circuitos digitales y buses de conexión se incrementa; las señales de prueba son,
frecuentemente, señales mixtas, analógicas y digitales.
Ancho de banda
100MHz
Visualizador
20cm 8" TFT (640x480 píxeles)
Canales
2 canales + entrada de disparo + analizador lógico
Adquisición de datos
Frecuencia de muestreo
500MS/s en tiempo real por cada canal
Modo de muestreo
normal, detección de pico, promedio
Sistema vertical
Sensibilidad
2mV...10V/div
Impedancia de entrada
1Mohm, +/- 2% en paralelo con 15pF +/- 3pF
Tensión máxima de entrada
400 Vdc o Vacpp
Acoplamiento en la entrada
DC/AC/tierra
Precisión
+/-3%
Tiempo de subida
< 3,5ns
Resolución del A/D
8 bits (2 canales simultáneos)
Sistema horizontal
Base de tiempo
5ns...100s/div
Disparo
Modos de disparo
flanco, pulso, video, alternado, pendiente
Medidas
Tipos de medida
pico a pico, RMS, Vmax, Vmin, Vtop, Vbase, Vamp, sobre-impulso, tiempo de subida, tiempo de bajada, anchura, ciclo de trabajo, retardo, frecuencia, periodo, media
funciones matemáticas
Suma, resta, multiplicación, división, FFT
Almacenamiento
Almacenamiento de formas de onda
4 formas de onda
Profundidad de almacenamiento
máximo 2Ms (1 canal)
Analizador lógico
Ancho de banda
66MHz
Canales
16
Frecuencia de muestreo
1S/s a 400MS/s en tiempo real
Impedancia de entrada
1Mohm, +/- 2%
Tensión de entrada
0...5V
Umbral de tensión
0...4V (4 valores)
Modos de disparo
flanco, bus, cola de datos secuencial, cola de datos distribuida, ancho de datos
